LE Connection event



참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/



Connection event란?

- Connection state에서 Data Physical Channel PDU를 전송할 수 있는 anchor point

---

1. connEventCounter(Connection Event Counter)

- Link Layer에서 control procedure를 동기화하는데 사용

- ACL connection에서 Connection event마다 증가된다

- Connection event에서 Peripheral이 listening 상태가 아니거나, Central이 전송을 하지 않아도, connEventCounter는 증가된다 (Subrating과 Peripheral latency 경우)

- Central/Peripheral 모두 사용한다

- 16 bit: 0x0000에서 시작하여 0xFFFF까지 증가하면, 다음에 0x0000으로 초기화된다

---

2. connInterval(Connection Interval)

- connInterval = N * 1.25 ms (7.5 ms ~ 4.0 s)

---

3. connSubrateFactor(Connection Subrate Factor)

- Connection event를 감소시키기 위해 사용

- 값의 범위: 1 ~ 500

- connSubrateFactor 값이 1 이면, connSubrateBaseEvent를 사용할 수 없다

- ACL이 처음 연결되면, 초기값 1을 가진다

---

4. connSubrateBaseEvent(Connection Subrate Base Factor)

- connSubrateFactor의 기준이 되는 Connection Event

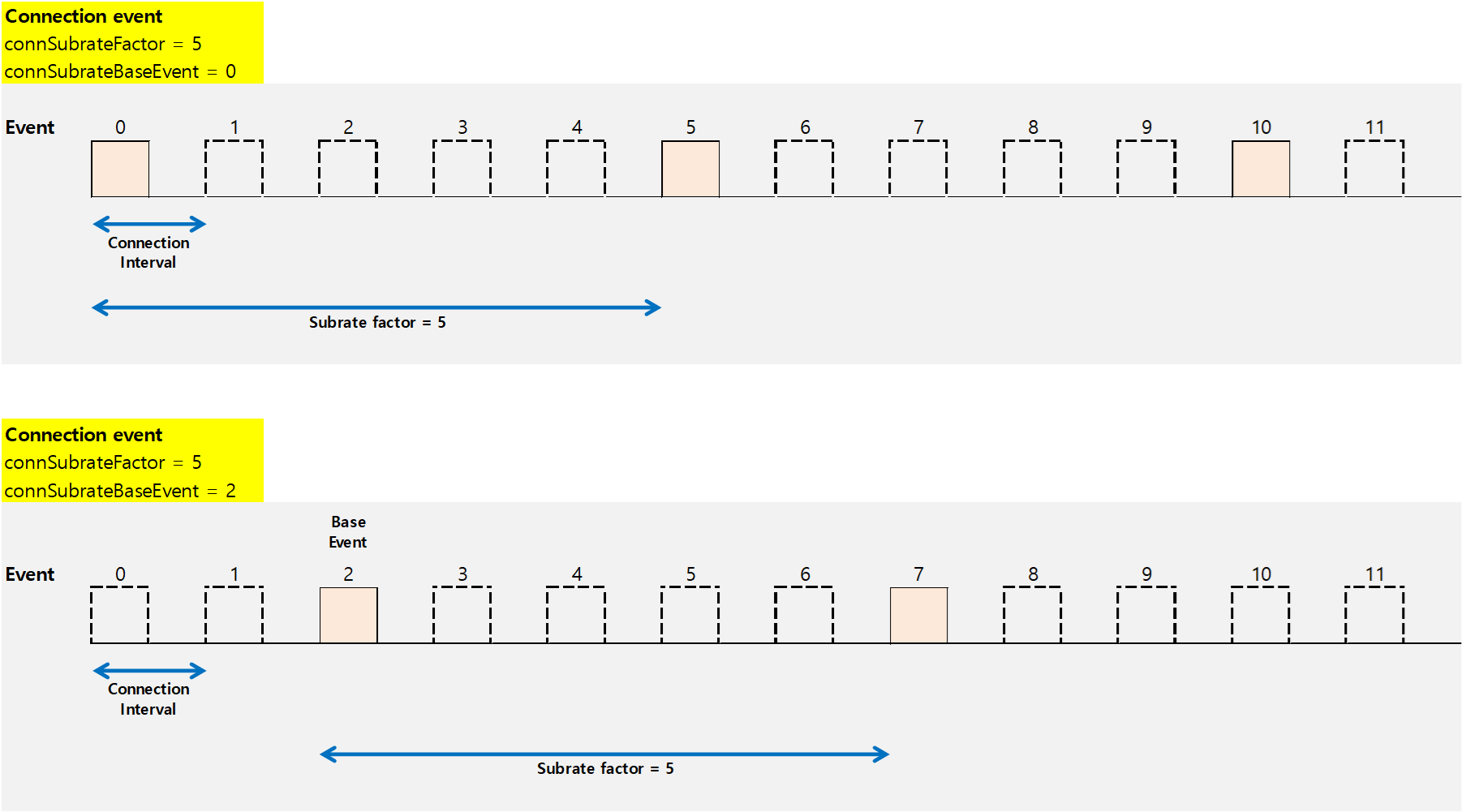

connSubrateBaseEvent에 따른 Connection event

---

5. connContinuationNumber(Connection Continuation Number)

- 값의 범위: 0 ~ (connSubrateFactor - 1)

- ACL이 처음 연결되면, 초기값 0을 가진다

---

6. connPeripheralLatency(Connection Peripheral Latency)

- Peripheral에서 listening이 필요한 connection event의 anchor point

- 값의 범위: 0 ~ (connSubrateFactor - 1)

- connPeripheralLatency 값이 0 이면, subrate 상태인 connection event의 anchor point와, continuation event의  anchor point에서 listening 해야 한다

- connSubrateFactor * (connPeripheralLatency + 1) =< 500

- connInterval * connSubrateFactor * (connPeripheralLatency + 1) < connSupervisionTimeout / 2

- 만약 connSubrateFactor=3, connContinuationNumber=0, connPeripheralLatency=6 이면, Peripheral에서 listening이 필요한 connection event의 anchor point는, 3(connSubrateFactor) + 3(connSubrateFactor)*6(connPeripheralLatency) = 21, 즉 21 번째 connection event에서 Peripheral은 listening 해야한다

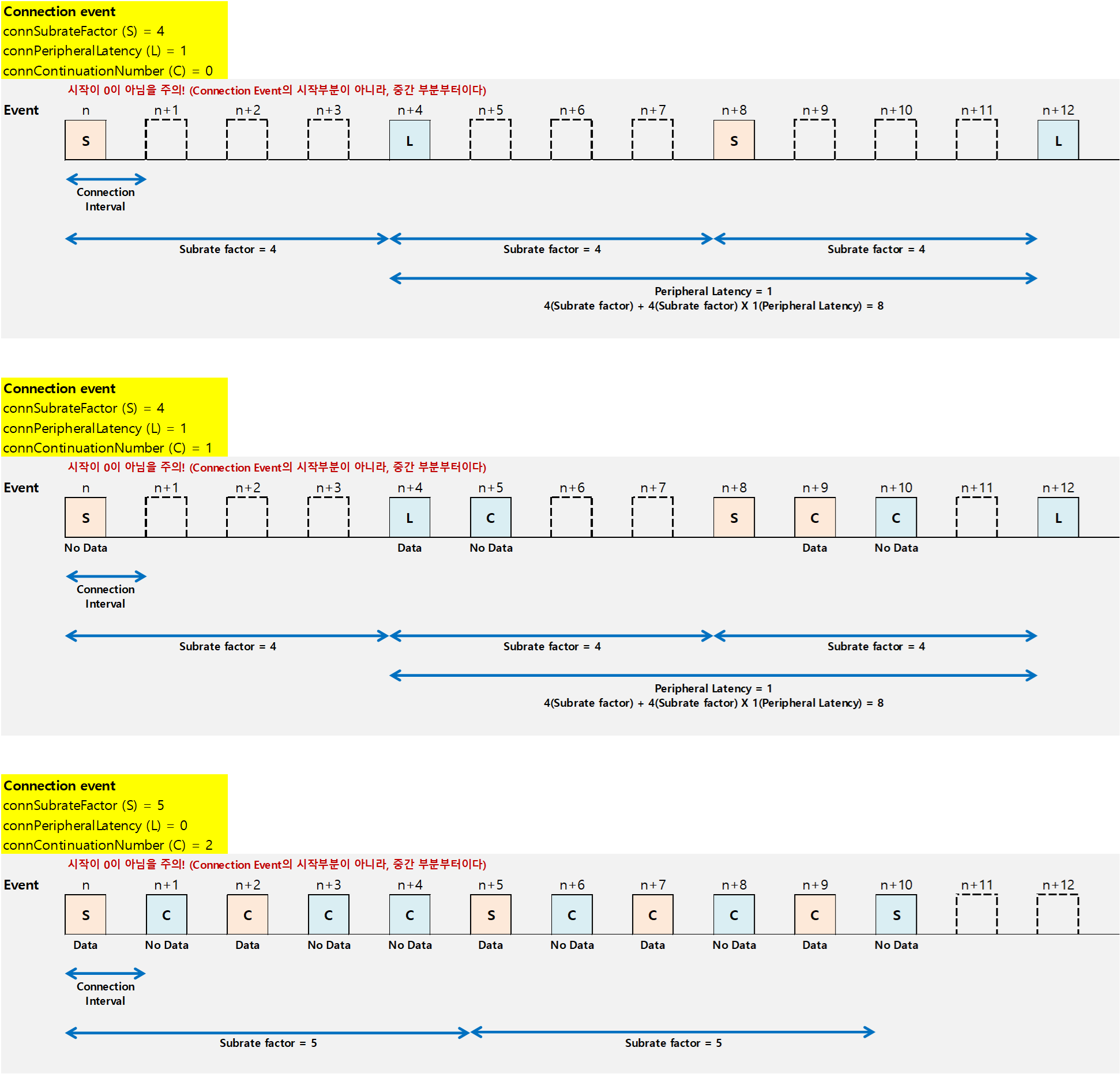

connPeripheralLatency와 connContinuationNumber에 따른 Connection event

---

7. connSupervisionTimeout(Connection Supervision timeout)

- ACL connection에서 link loss 발생을 감지하기 위해 사용

- 각 supervision timeout 시간 안에, Data Physical Channel PDU를 최소한 하나라도 전송해야, link loss가 발생하지 않는다

- connInterval * connSubrateFactor * (connPeripheralLatency + 1) < connSupervisionTimeout / 2

- connSupervisionTimeout = N * 10 ms (100 ms ~ 32 s)

---

8. Transmit window

- Connectin event의 anchor point를 결정

- Transmit window 전송 시작 시간 = CONNECT_IND PDU 또는 AUX_CONNECT_REQ PDU 패킷의 종료 시점 + transmitWindowDelay + transmitWindowOffset



8-1. transmitWindowSize

- Transmit window의 크기를 정의

- transmitWindowSize = N * 1.25 ms (1.25 ms ~ 10 ms)

- transmitWindowSize = N * 1.25 ms (1.25 ms ~ (connInterval - 1.25 ms))

- connInterval - 1.25 ms =< 10 ms



8-2. transmitWindowOffset

- transmitWindowOffset = N * 1.25 ms (0 ms ~ connInterval)



8-3. transmitWindowDelay

PDU	PHY	transmitWindowDelay 값
CONNECT_IND		1.25 ms
AUX_CONNECT_REQ PDU	LE Uncoded PHY	2.5 ms
	LE Coded PHY	3.75 ms
