GAP - BR/EDR에서 Establishment procedure

* 전체 GAP 설명은 "GAP(Generic Access Profile)" 참고

* Establishment procedure 전에 Device Discovery가 먼저 실행되어, Establishment를 시도하는 디바이스에게 아래 정보가 제공되어야 한다.

- Bluetooth Device Address (BD_ADDR) - 필수

- Remote Device의 시스템 clock - 필수

- Class of Device - 필수는 아님

- Bluetooth Device name - 필수는 아님

- 지원하는 Service Class - 필수는 아님

* 블루투스 디바이스 간의 통신을 위한 connection은, 크게 아래와 같은 과정으로 이루어진다

- ACL Link 연결 -> L2CAP Channel 연결 -> Connection

1. Link Establishment

- Link Establishment의 목적은 Logical transport (ACL type)를 연결하는 것이다.

- UI에서 "Bluetooth link establishment"로 표현한다.

- ACL Link 연결 전체 과정은 "ACL 연결 과정 개요" 참고

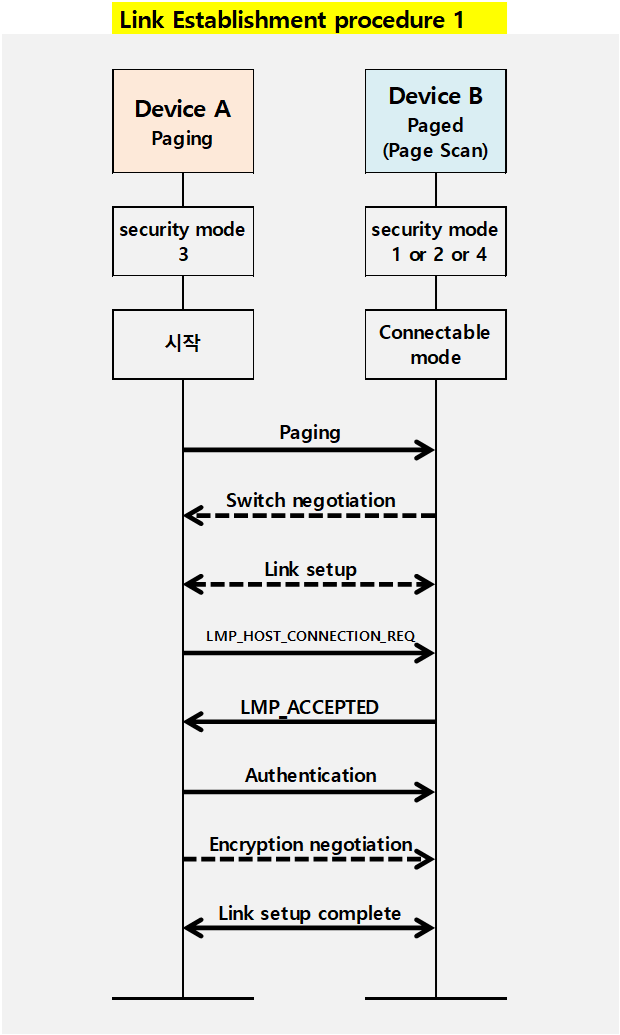

1-1. Link Establishment

- Paging deivce의 Security mode는 3이고, Paged device의 Security mode는 1 또는 2 또는 4인 경우

1-2. Link Establishment

- Paging deivce의 Security mode는 3이고, Paged device의 Security mode도 3인 경우

2. Channel Establishment

- Channel Establishment의 목적은 Bluetooth channel (L2CAP channel)을 연결하는 것이다.

- UI에서 "Bluetooth channel establishment"로 표현한다.

2-1. Channel Establishment

- Initiator의 Security mode는 3이고, Acceptor의 Security mode는 2 또는 4인 경우

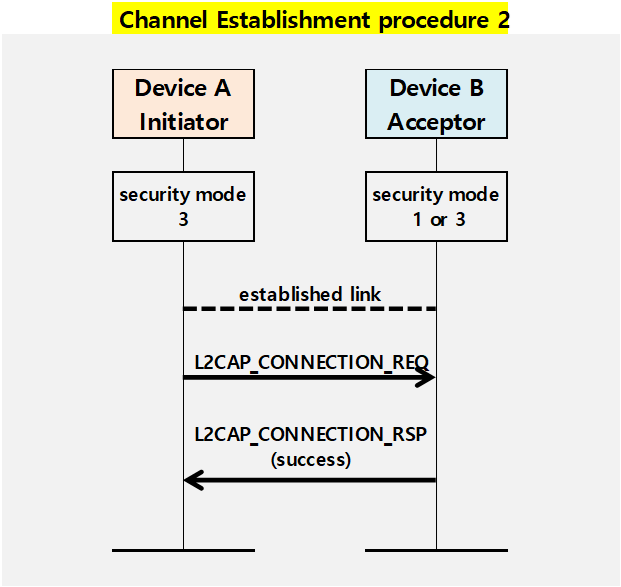

2-2. Channel Establishment

- Initiator의 Security mode는 3이고, Acceptor의 Security mode는 1 또는 3인 경우

3. Connection Establishment

- Connection Establishment의 목적은 어플리케이션의 connection을 연결하는 것이다.

- UI에서 "Bluetooth connection establishment"로 표현한다.

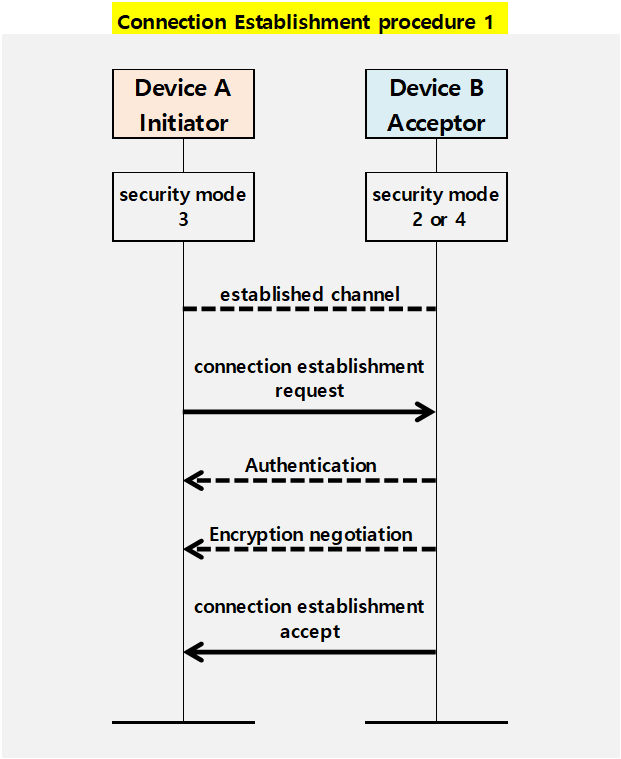

3-1. Connection Establishment

- Initiator의 Security mode는 3이고, Acceptor의 Security mode는 2 또는 4인 경우

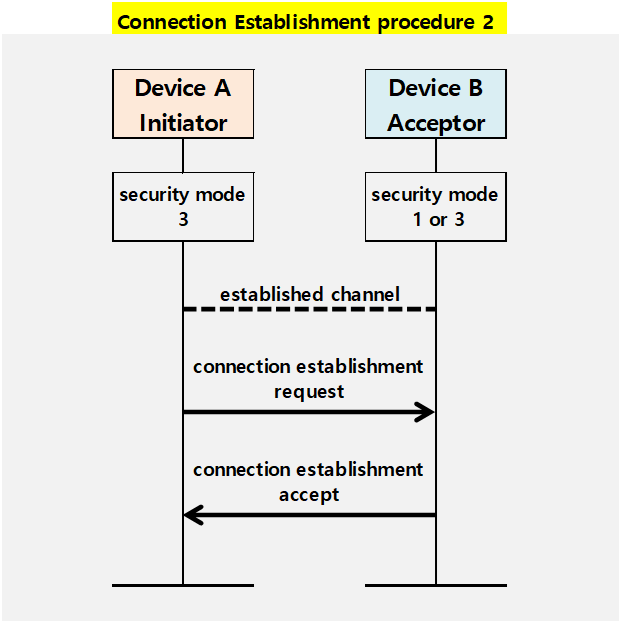

3-2. Connection Establishment

- Initiator의 Security mode는 3이고, Acceptor의 Security mode는 1 또는 3인 경우

4. Synchronization Establishment

- Synchronization Establishment의 목적은 synchronization train packet을 수신하기 위해서다.

- UI에서 "Bluetooth synchronization establishment"로 표현한다.
