Bluetooth Inquiry / Inquiry scan

참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/

전체 GAP 설명은 "GAP(Generic Access Profile)" 참고

* Extended inquiry response data format은 "EIR data" 참고



1. Discoverability mode

1-1. Non-discoverable mode

- Inquiry에 대한 response를 보내지 않는다. (INQUIRY_SCAN 상태에 진입하지 않음)

- UI에서 "non-discoverable" 또는 "non-discoverable mode"로 표현

1-2. Limited Discoverable mode

- 제한된 시간 동안이나, 일시적인 조건, 또는 특정한 이벤트에만 discoverable

- UI에서 "discoverable" 또는 "discoverable mode"로 표현

1-3. General Discoverable mode

- 시간제한이 없거나 또는 특별한 조건이 없이 discoverable

- UI에서 "discoverable" 또는 "discoverable mode"로 표현



2. General Inquiry

- Inquiry의 목적은, Bluetooth Device Address, clock, Class of Device, extended inquiry response information을, initiator에게 제공하기 위해서다.

- General Inquiry는 general discoverable mode 디바이스와 limited discoverable mode 디바이스를 찾을 수 있으며, general discoverable mode 디바이스와 limited discoverable mode 디바이스를 구분하여 표시해야 한다.

- UI에서 "‘Bluetooth Device Inquiry"로 표시

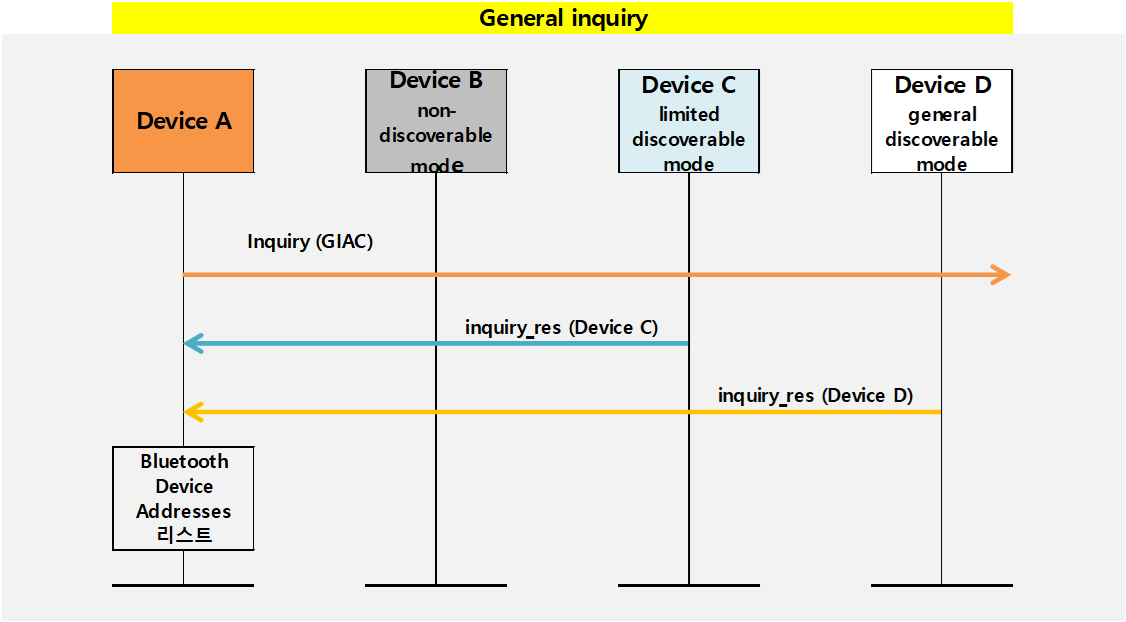

General Inquiry



3. Limited Inquiry

- Inquiry의 목적은 Bluetooth Device Address, clock, Class of Device, extended inquiry response information을 initiator에게 제공하기 위해서다.

- Limited Inquiry는 limited discoverable mode 디바이스를 찾을 수 있다.

- Limited discoverable mode 디바이스는 limited Inquiry Access Code를 이용하여 Inquiry scan을 한다.

- UI에서 "‘Bluetooth Device Inquiry"로 표시

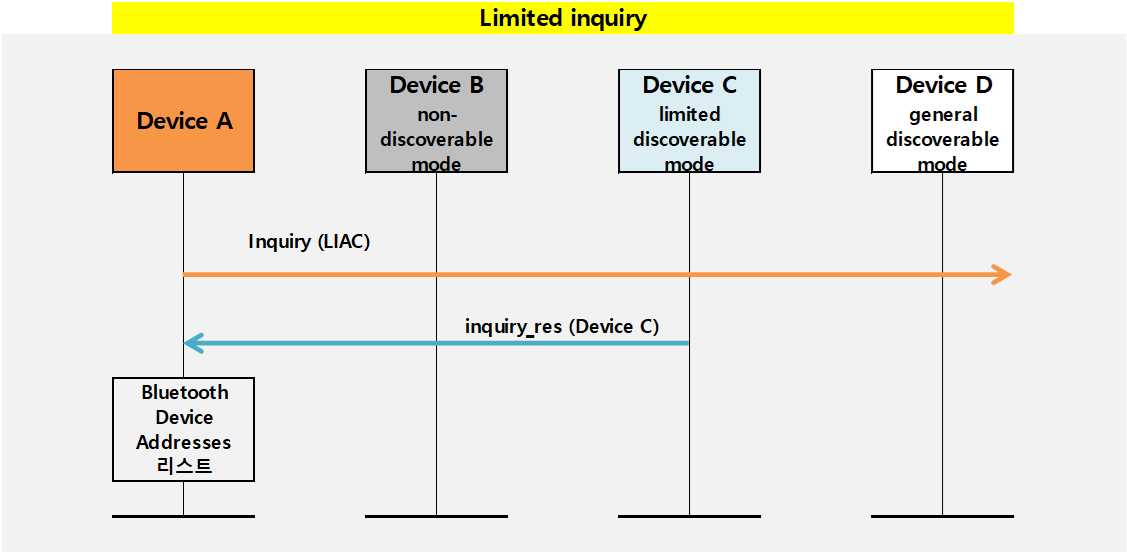

Limited Inquiry



4. Inquiry scan channel hopping sequence

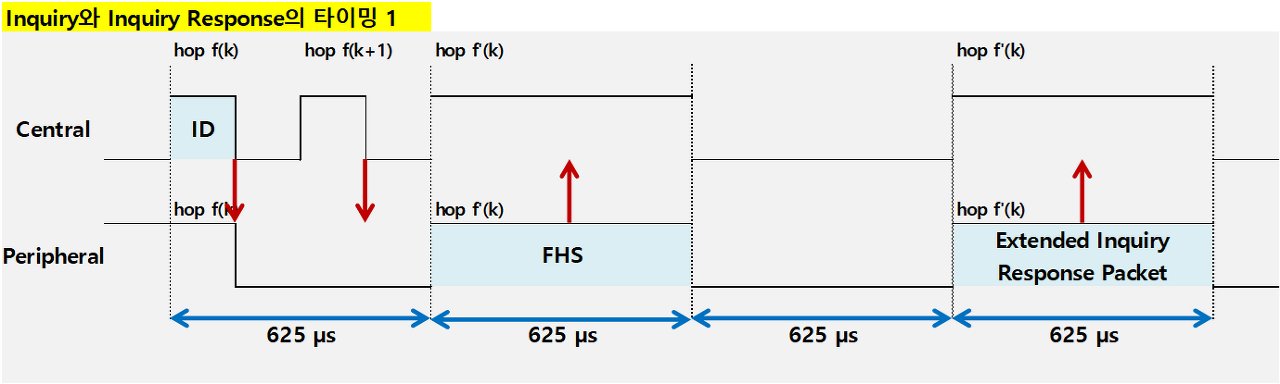

Inquiry와 Inquiry Response의 타이밍 1

Inquiry와 Inquiry Response의 타이밍 2



5. Link Controller state diagram

Link Controller의 state diagram
