Bluetooth Page / Page Scan

참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/

전체 GAP 설명은 "GAP(Generic Access Profile)" 참고



1. Connectability mode

1-1.  Non-connectable mode

- PAGE_SCAN 상태에 진입하지 않음.

- UI에서 "non-connectable" 또는 "non-connectable mode"로 표현

1-2. Connectable mode

- PAGE_SCAN 상태에 진입하여 연결이 가능한 모드.

- UI에서 "connectable" 또는 "connectable mode"로 표현



2. Page, Page Scan 타이밍

- FHS packet 내용은 "FHS packet" 참고

Page와 Page Response의 타이밍



3. Page scan channel hopping sequence

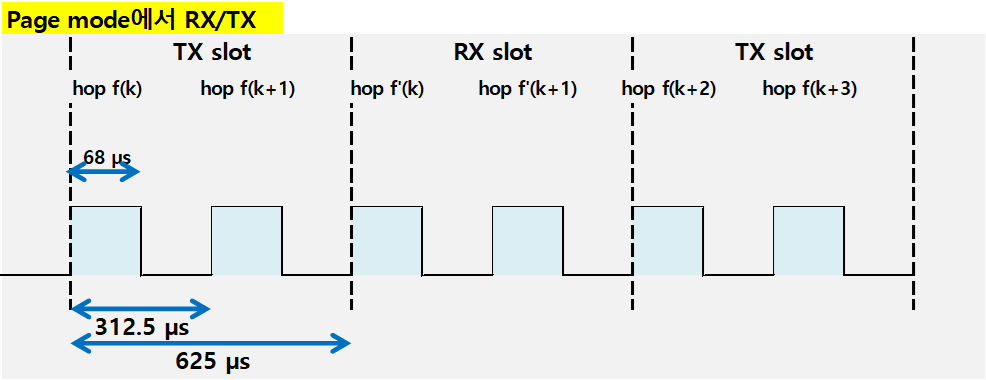

Page mode에서 RX/TX



4. Page / Page Scan을 실행하는 경우

- ACL 연결할 때 사용됨 (자세한 내용은 "GAP - BR/EDR에서 Establishment procedure" 참고)

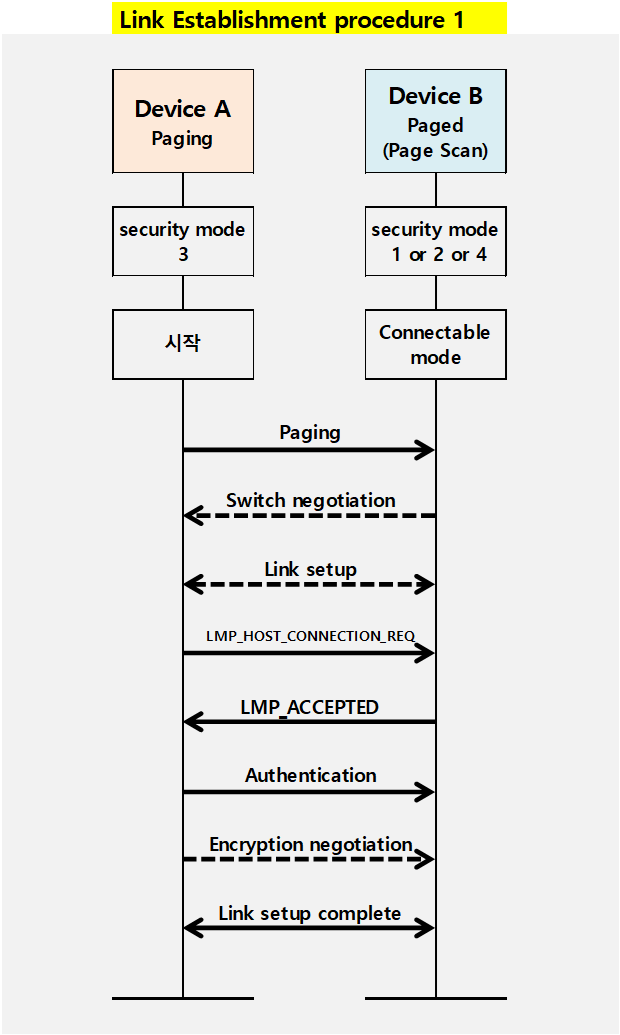

Link Establishment 1

- Name Request 할 때 사용됨 (자세한 내용은 "Bluetooth Device Name" 참고)

Name Request



5. Link Controller state diagram

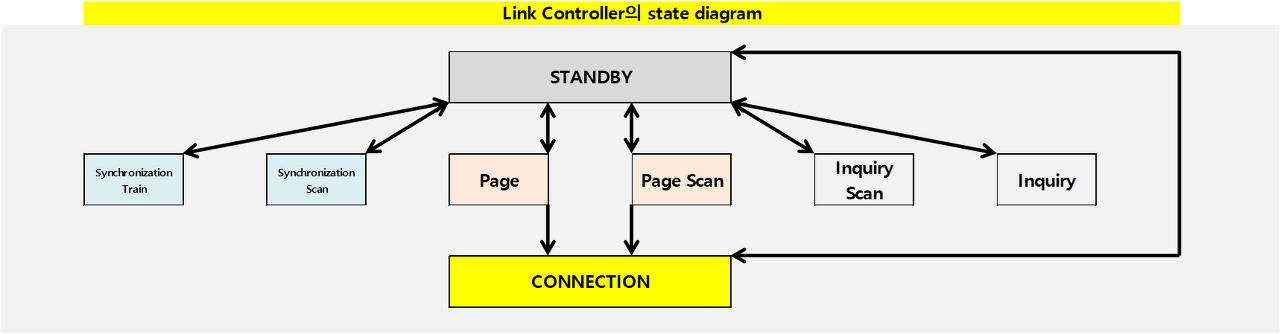

Link Controller의 state diagram
