참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/

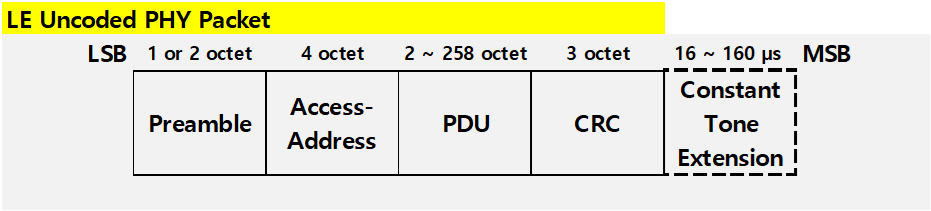

* 블루투스 BR/EDR 패킷의 포맷은 "Bluetooth BR/EDR Packet Format" 참고
- 전체 패킷은 같은 symbol rate으로 전송해야 한다 (1 Msym/s modulation 또는 2 Msym/s modulation)
- Constant Tone Extension을 제외한 나머지 패킷의 전송시간은 44~2128 μs 이다

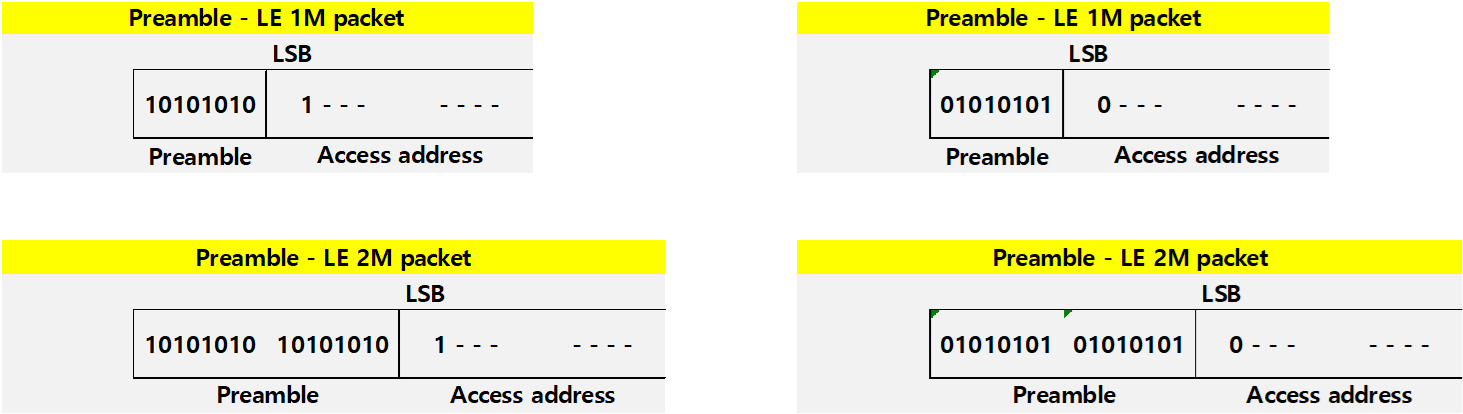

1-1. Preamble
- 1 octet (LE 1M PHY), 2 octet (LE 2M PHY)
1-2. Access Address
1-2-1. State에 따른 Access Address
| State |
설명 |
| Initiating state | 각 initiating PDU를 전송할 때마다, 새로운 Access Address를 생성한다 |
| Advertising state | Packet Access Address는 0b10001110_10001001_10111110_11010110 (0x8E89BED6)으로 고정 - 각 periodic advertising train을 enable할 때마다, 새로운 Access Address를 생성한다 - 생성된 Access Address은 periodic advertising train PDU의 SyncInfo field에 실린다 |
| Connected State | 각 CIS(Connected Isochronous Stream)를 생성할 때마다, 새로운 Access Address를 생성한다 새로운 Access Address는 CIS를 생성할 때 사용한다 |
1-2-2. Access Address 생성 원칙
- BIS(Broadcast Isochronous Stream)를 제외하고. Access Address는 매번 생성된다
- 디바이스에 존재하는 ACL이나 CIS(Connected Isochronous Stream)를 위한 Access Address이면 안된다
- Enable 된 periodic advertising train을 위한 Access Address이면 안 된다
- 디바이스에 존재하는 BIS(Broadcast Isochronous Stream)를 위한 Access Address이면 안 된다
- 디바이스에 존재하는 BIG(Broadcast Isochronous Group) Control logical link를 위한 Access Address이면 안된다
- 새로운 CIS(Connected Isochronous Stream)를 위한 Access Address인 경우, 디바이스에 존재하는 Access Address와 1 bit 이상 차이가 나야 된다
- Access Address에서 연속된 0 또는 1은, 6번 이하여야 한다
- Advertising physical channel packet의 Access Address이면 안된다
- Advertising physical channel packet의 Access Address와 1 bit만 다르면 안된다
- Access Address의 octet 4개가 같으면 안된다
- Access Address의 변경은 24번 이하여야 된다
- Access Address의 변경은 MSB 6 bit에서 최소 2번 변경되어야 한다
1-3. PDU
- LE Coded PHY의 PDU와 동일 (아래 "3. PDU" 참고)
1-4. CRC
- 24 bit
- PDU를 검증한다
1-5. Constant Tone Extension
- CRC 또는 MIC에 검증되지 않는다
- Isochronous physical channel 패킷은 Constant Tone Extension이 존재하지 않는다
- 자세한 내용은 아래 "Constant Tone Extension" 참고

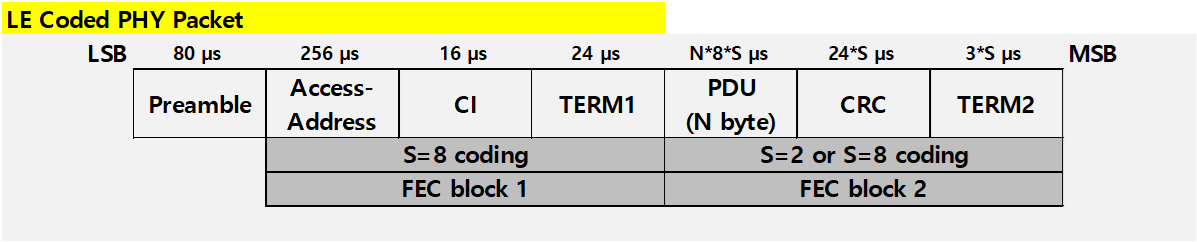

2. LE Coded PHY
- 패킷 전송은 1 Msym/s modulation을 사용한다
- 패킷 전송은 462~17040 μs 걸린다
- Constant Tone Extension이 존재하지 않는다
2-1. Preamble
- Preamble은 coding 되지 않는다
- 80 symbol: '00111100'이 10번 반복된다
2-2. Access Address
- LE Uncoded PHY의 Access Address와 동일 (위 "1-2. Access Address" 참고)
2-3. CI (Coding Indicator)
- FEC block 2가 어떤 coding 방식을 사용하는지 알려준다
- 0b00: FEC Block 2가 S=8을 이용하여 coded
- 0b01: FEC Block 2가 S=2를 이용하여 coded
2-4. PDU
- LE Uncoded PHY의 PDU와 동일 (아래 "3. PDU" 참고)
2-5. CRC
- LE Uncoded PHY의 CRC와 동일 (위 "1-4. CRC" 참고)
2-6. TERM1 and TERM2
- 3 bit
- TERM1: FEC block 1의 끝을 나타낸다
- TERM2: FEC block 2의 끝을 나타낸다
3. PDU
3-1. Advertising Physical Channel PDU
- 패킷이 primary/secondary advertising physical channel 또는 periodic physical channel을 통해 전송될 경우
- 자세한 내용은 "Advertising Physical Channel PDU" 참고
3-2. Data Physical Channel PDU
- 패킷이 data physical channel을 통해 전송될 경우
- 자세한 내용은 "Data Physical Channel PDU" 참고
3-3. Isochronous Physical Channel PDU
- 패킷이 isochronous physical channel을 통해 전송될 경우
- 자세한 내용은 "Isochronous Physical Channel PDU" 참고
