블루투스/LE Link Layer

Constant Tone Extension

by 테크쟁이 2023. 1. 31.
반응형

참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/

* Common Extended Advertising Payload에 관련된 내용은 "Common Extended Advertising Payload" 참고



Constant Tone Extension

- 길이: 고정된 길이가 아니고 가변적이다 (16 μs ~ 160 μs)

- 2 μs switch and sample slot: 필수

- 1 μs switch and sample slot: optional

- AoA(Angle of Arrival) , AoD(Angle of Departure)

- AoA Constant Tone Extension이 포함된 packet이 전송될 때, 송신기 안테나를 변경하면 안된다

- AoD Constant Tone Extension이 포함된 packet이 전송될 때, rate과 switching pattern에 따라서, 송신기 안테나를 변경해도 된다

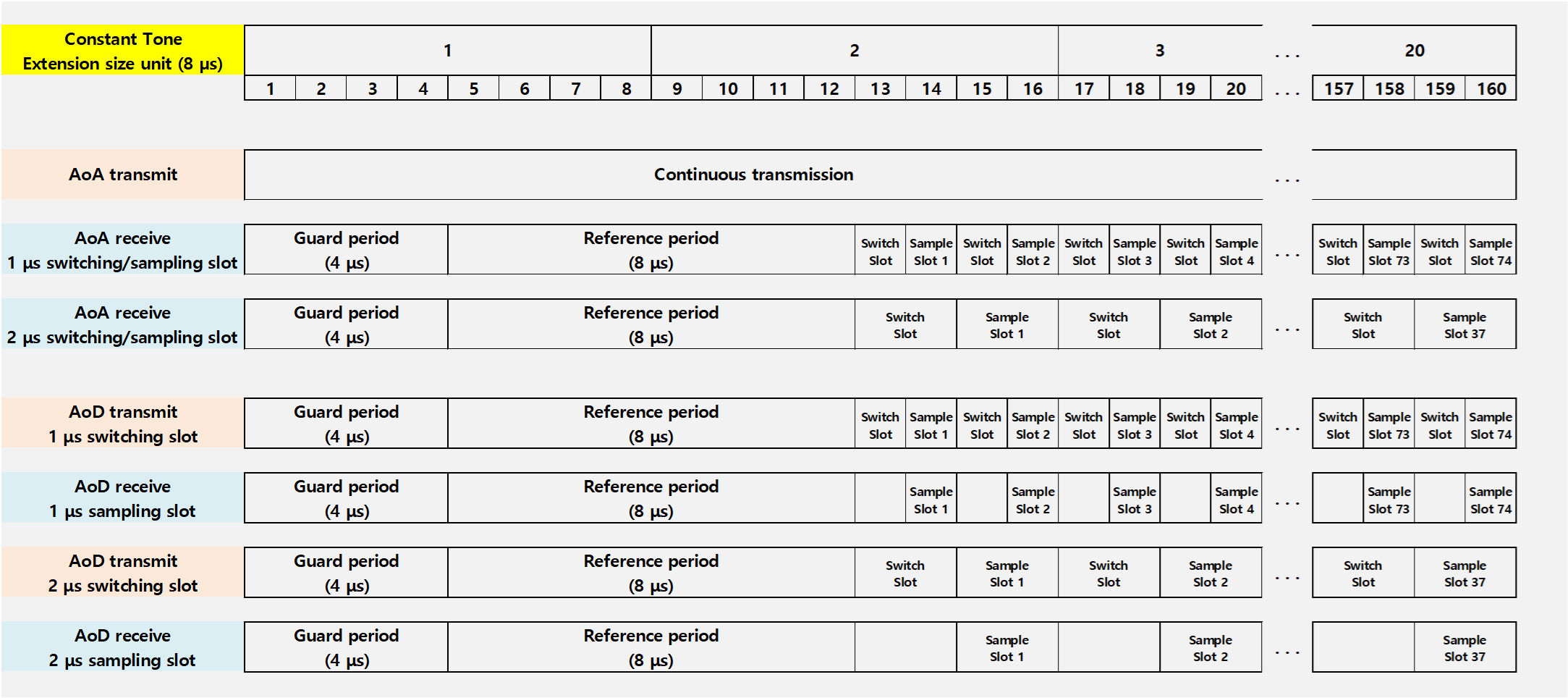

Constant Tone Extension 구조
