Common Extended Advertising Payload - SyncInfo field

참고자료: https://www.bluetooth.com/specifications/specs/core-specification-5-3/

* 전체 Common Extended Advertising Payload는 "Common Extended Advertising Payload" 참고



SyncInfo field 포맷

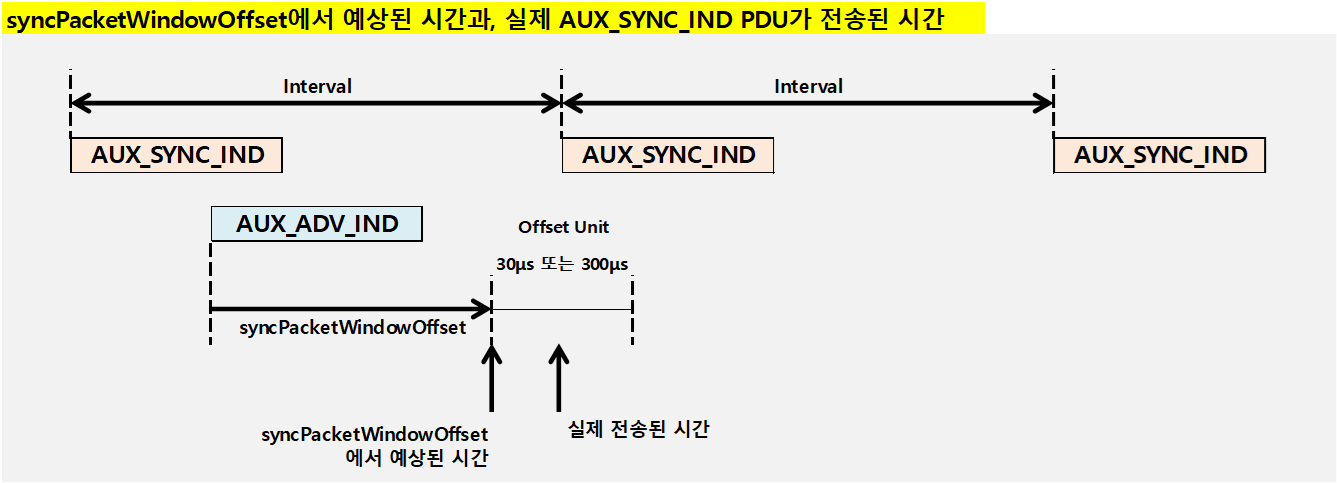

그림 1. AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용

- syncPacketWindowOffset = Offset Base * Offset Units + 만약 Offset Adjust가 1이면, 2.4576 초

AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용

---

1. Offset Base

- syncPacketWindowOffset을 계산하기 위해 사용되는 값

- 자세한 내용은, 위의 "그림 1. AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용" 참고

---

2. Offset Units

- Offset Base field에서 사용하는 단위

- 자세한 내용은, 위의 "그림 1. AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용" 참고

- syncPacketWindowOffset이 245,700 μs보다 작으면, Offset Units 값은 0 이어야 한다

값	Unit
0	30 μs
1	300 μs

---

3. Offset Adjust

- 자세한 내용은, 위의 "그림 1. AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용" 참고

값	설명
0	Offset Units field가 0일 때 Advertising PDU에 SyncInfo field가 포함되어 있을 때
1	syncPacketWindowOffset 계산 시 2.4576초를 더한다

---

4. RFU



---

5. Interval

- periodic advertising train 패킷의 시작 지점부터, 다음 periodic advertising train 패킷의 시작 지점까지 시간

- 단위는 1.25 ms 이다

- 값은 6 (6 * 1.25 = 7.5 ms) 이상이어야 한다

- 자세한 내용은, 위의 "그림 1. AUX_SYNC_IND PDU와 AUX_ADV_IND PDU에서 syncPacketWindowOffset의 사용" 참고

---

6. ChM

- 0 ~ 36번으로 구성된, 37개 RF 채널의 Channel map을 나타낸다 (0: Unused / 1: Used)

- 37번, 38번, 39번 RF 채널은 RFU 이다

---

7. SCA

- Central이 worst case일 때, sleep clock accuracy를 결정하는데 사용된다

SCA	centralSCA 또는 peripheralSCA
0	251 ppm ~ 500 ppm
1	151 ppm ~ 250 ppm
2	101 ppm ~ 150 ppm
3	76 ppm ~ 100 ppm
4	51 ppm ~ 75 ppm
5	31 ppm ~ 50 ppm
6	21 ppm ~ 30 ppm
7	0 ppm ~ 20 ppm

---

8. AA

- ACL connection의 Access Address

---

9. CRCInit

- ACL connection의 CRC calculation을 위한 초기값

---

10. PeriodicEventCounter

- paEventCounter 값을 가진다

- paEventCounter (periodic advertising Event Counter): Periodic Advertising Interval 마다 증가되는 카운터

---
